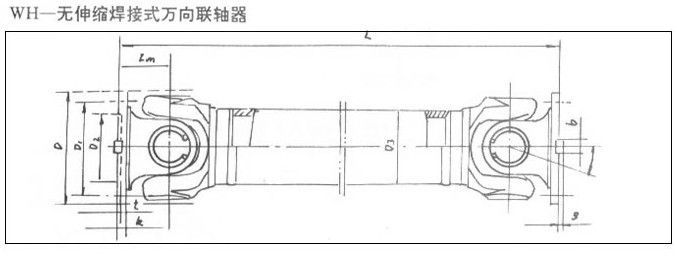

WH－無伸縮焊接式萬向聯軸器基本參數與主要尺寸
|
型號
|
回轉
直徑 D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸
|
轉動貫量I kg·m2
|
質量G kg
|
|||||||||||
|
Lmin
|
D1
(js11) |
D2
(H7) |
D3
|
Lm
|
n-d
|
k
|
t
|
b
(h9) |
g
|
Lmin
|
增長
100mm |
Lmin
|
增長
100mms |
|||||
|
SWC100WH
|
100
|
1.25
|
0.63
|
≤25
|
243
|
84
|
57
|
60
|
55
|
6-9
|
7
|
2.5
|
-
|
-
|
0.0039
|
0.00019
|
4.5
|
0.35
|
|
SWC120WH
|
120
|
2.5
|
1.25
|
≤25
|
307
|
102
|
75
|
70
|
65
|
8-11
|
8
|
2.5
|
-
|
-
|
0.0096
|
0.00044
|
7.7
|
0.55
|
|
SWC150WH
|
150
|
5
|
2.5
|
≤25
|
350
|
130
|
90
|
89
|
80
|
8-13
|
10
|
3
|
-
|
-
|
0.0371
|
0.00157
|
18
|
0.85
|
|
SWC180WH
|
180
|
12.5
|
6.3
|
≤25
|
480
|
155
|
105
|
114
|
110
|
8-17
|
17
|
5
|
-
|
-
|
0.1500
|
0.00700
|
48
|
2.8
|
|
SWC225WH
|
225
|
40
|
20
|
≤15
|
520
|
196
|
135
|
152
|
120
|
8-17
|
20
|
5
|
32
|
9.0
|
0.3650
|
0.0234
|
78
|
4.9
|
|
SWC250WH
|
250
|
63
|
31.5
|
≤15
|
620
|
218
|
150
|
168
|
140
|
8-19
|
25
|
6
|
40
|
12.5
|
0.8470
|
0.0277
|
124
|
5.3
|
|
SWC285WH
|
285
|
90
|
45
|
≤15
|
720
|
245
|
170
|
194
|
160
|
8-21
|
27
|
7
|
40
|
15.0
|
1.7560
|
0.0510
|
185
|
6.3
|
|
SWC315WH
|
315
|
125
|
63
|
≤15
|
805
|
280
|
185
|
219
|
180
|
10-23
|
32
|
8
|
40
|
15.0
|
2.8930
|
0.0795
|
262
|
8.0
|
|
SWC350WH
|
350
|
180
|
90
|
≤15
|
875
|
310
|
210
|
267
|
194
|
10-23
|
35
|
8
|
50
|
16.0
|
5.0130
|
0.2219
|
374
|
15.0
|
|
SWC390WH
|
390
|
250
|
125
|
≤15
|
955
|
345
|
235
|
267
|
215
|
10-25
|
40
|
8
|
70
|
18.0
|
8.4060
|
0.2219
|
506
|
15.0
|
|
SWC440WH
|
440
|
355
|
180
|
≤15
|
1155
|
390
|
255
|
325
|
260
|
16-28
|
42
|
10
|
80
|
20.0
|
15.790
|
0.4744
|
790
|
21.7
|
|
SWC490WH
|
490
|
500
|
250
|
≤15
|
1205
|
435
|
275
|
325
|
270
|
16-31
|
47
|
12
|
90
|
22.5
|
26.540
|
0.4744
|
1014
|
21.7
|
|
SWC550WH
|
550
|
710
|
355
|
≤15
|
1355
|
492
|
320
|
426
|
305
|
16-31
|
50
|
12
|
100
|
22.5
|
48.320
|
1.3570
|
1526
|
34.0
|
聯軸器所聯接的兩軸，由于制造及安裝誤差，承載后的變形以及溫度變化的影響等，會引起兩軸相對位置的變化，往往不能嚴格的對中。根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發(fā)生相對位移條件下保持聯接功能以及聯軸器的用途等，聯軸器可分為剛性聯軸器，撓性聯軸器和 聯軸器。聯軸器的主要類型、特點及其在作用類別在傳動系統(tǒng)中的作用備注剛性聯軸器只能傳遞運動和轉矩，不具備其他功能包括凸緣聯軸器、套筒聯軸器、夾殼聯軸器等撓性聯軸器無彈性元件的撓性聯軸器，不僅能傳遞運動和轉矩，而且具有不同程度的軸向、徑向、角向補償性能包括齒式聯軸器、萬向聯軸器、鏈條聯軸器、滑塊聯軸器、膜片聯軸器等.
